Dearadh Tiomána Backlight: Sonraí Criticiúla maidir le Cáilíocht Scáileáin Taispeána Illuminating

I saol na Scáileáin LCD, cibé an Scáileán Monacrómach faisnéise-soiléir é nó Scáileán Dath bríomhar, is é an backlight anam a chur i láthair amhairc. Mar sin féin, tá tiomáint backlight i bhfad níos casta ná go simplí "cumhachtú chun solais." Má dhéantar faillí ar shonraí dearaidh is féidir gile míchothrom agus taithí úsáideora díghrádaithe a bheith mar thoradh air, nó saolré an Scáileáin Taispeána a ghiorrú ar a laghad. Scrúdaíonn an t-alt seo na bunphrionsabail a bhaineann le dearadh tiomána backlight, ag cur ar chumas innealtóirí réitigh taispeána cobhsaí agus iontaofa a thógáil.

1. Tiomáint Reatha Leantach: Bunús na hAonfhoirmeachta Gile

Ní mór soilse backlight a thiomáint le foinse reatha leanúnach! Tá sé seo ríthábhachtach chun an cheist maidir le "gile neamhréireach a réiteach ar fud modúil éagsúla faoin voltas céanna." Léiríonn soilse stiúir go bunúsach éagsúlachtaí i réamhvoltas (Vf) (luach aon-LED tipiciúil: 2.7-3.2V). Faoi thiomáint leanúnach voltais, tarraingeoidh soilse le Vf beagán níos ísle níos mó reatha, rud a fhágann go mbeidh gile níos airde, agus beidh na cinn a bhfuil Vf níos airde acu níos dimmer. Rialaíonn tiomáint reatha tairiseach go beacht an sruth trí gach stiúir (15-20mA de ghnáth), ag cinntiú aonfhoirmeacht i Scáileáin Monacrómacha agus atáirgeadh dath cruinn i Scáileáin Dathanna.

2. Rialú Uainithe: Cosc ar "Taibhse" agus "Flickering"

Nuair a chumhachtaíonn Scáileán LCD ar chodladh nó nuair a dhúisíonn sé as a chodladh, éilíonn a criostail leachtacha inmheánacha am freagartha agus ní shroicheann siad staid taispeána cobhsaí láithreach. Nuair a ghníomhachtú an backlight láithreach faoi na coinníollacha seo is cúis le húsáideoirí a fheiceáil "taibhsí" chaotic nó flickering éagobhsaí. Is iad na príomhrialacha dearaidh:

Cumhacht-ar/Múscail: Ní mór an backlight a ghníomhachtú ach amháin tar éis don taispeáint 30 fráma ar a laghad a athnuachan agus a chobhsú. Cinntíonn sé seo go bhfeiceann úsáideoirí íomhá tosaigh cobhsaí, soiléir.

Cumhacht as/Codladh: Cloí go docht leis an seicheamh: díghníomhachtaigh an backlight ar dtús, ansin díchumasaigh an comhartha taispeána agus gearr an chumhacht chuig an Scáileán Taispeána. Má dhéantar an seicheamh seo a aisiompú, d'fhéadfadh paistí geala neamhghnácha nó déantáin “taibhsí” a bheith mar thoradh ar an múchadh.

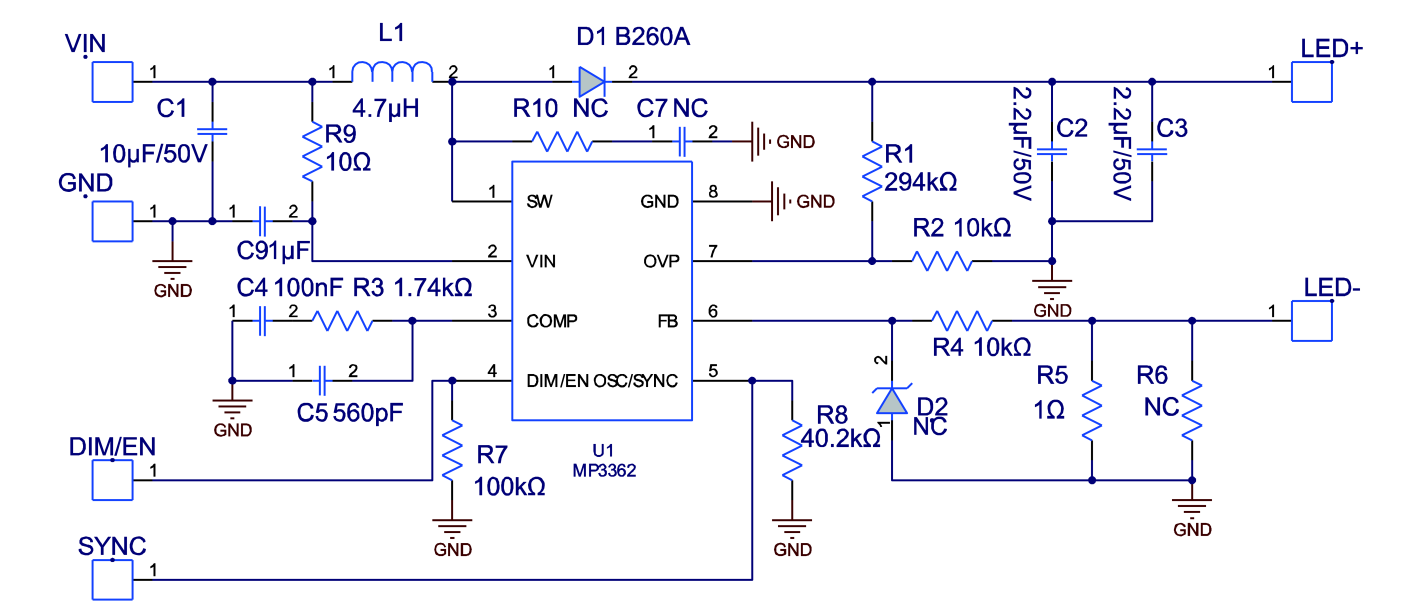

3. Dearadh Ciorcaid & Ríomh Paraiméadar: Sábháilteacht agus Éifeachtúlacht a Chomhardú

Áirítear ar thipeolaíochtaí coitianta ciorcad tiomána:

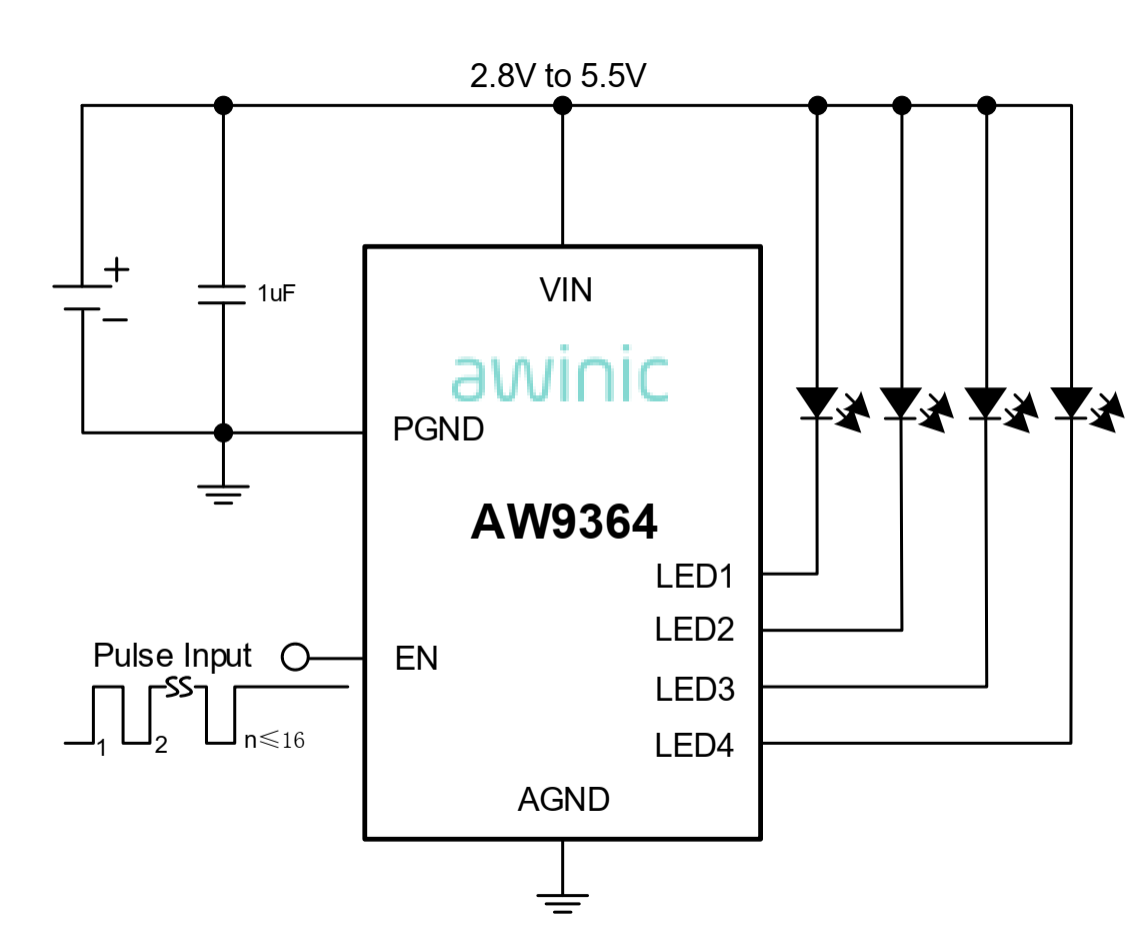

Tiomántán Comhthreomhar Aon-stiúir: Dearadh sách simplí le dea-iomarcaíocht (ní chuireann teip aon stiúir amháin isteach ar an iomlán). Mar sin féin, tá an t-éileamh iomlán ar thiomáint reatha ard (m.sh., tá 120-160mA @ 20mA/LED ag teastáil ó 8 stiúir ag an am céanna).

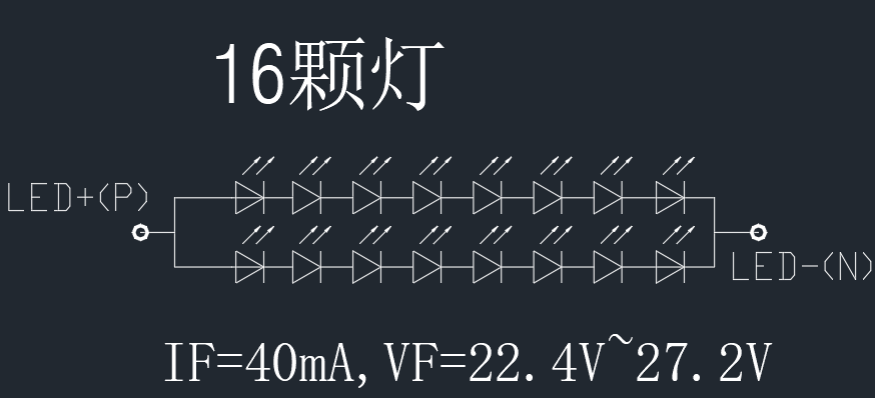

Sraith Il-Teaghrán-Tiomántán Comhthreomhar: Níos éifeachtaí, oiriúnach do Scáileáin LCD meánmhéide agus mór. Cúrsaí dearaidh:

Voltas na Sraithe: Voltas iomlán in aghaidh an téad LED = Vf LED Aonair * Líon sa Sraith. Sampla: Éilíonn 8 stiúir i sraith voltas tiomána ≥ 3.2V * 8 = 25.6V (breithnigh corrlach).

Reatha Comhthreomhar: Sruth tiomána iomlán = Reatha in aghaidh an teaghráin * Líon na teaghrán comhthreomhar. Sampla: 2 teaghrán comhthreomhar, 20mA in aghaidh an teaghrán, sruth iomlán = 20mA * 2 = 40mA.

Corrlaigh Sábháilteachta: Ní bheidh an voltas aschuir deartha níos mó ná 36V (voltas seach-íseal sábháilteachta coitianta - SELV - teorainn). Níor cheart go sáródh an sruth tiomána iomlán 300mA (éifeachtúlacht chothromaithe agus roghnú comhpháirteanna).

Conclúid

Tosaíonn eispéireas Scáileán Taispeána eisceachtúil le dearadh tiomána backlight beacht. Cibé an bhfuil Scáileáin Monacrómacha atá íogair ó thaobh costais nó Scáileáin Dathanna éilitheacha ó thaobh amhairc, tuiscint dhomhain agus cur i bhfeidhm na bprionsabal tiomána leanúnach, seicheamhú cumhachta a rialú go docht, paraiméadair sraith-chomhthreomhara a ríomh go cruinn, agus cloí le caighdeáin sábháilteachta is céimeanna riachtanacha iad chun táirgí taispeána ardchaighdeáin a chruthú. Is iad na "mionsonraí" beaga seo go beacht na fachtóirí ríthábhachtacha a chinneann cáilíocht deiridh an Scáileáin Taispeána agus sástacht úsáideoirí.
