Dearadh Comhéadain RGB: An Geata chuig Taispeáint Ard-Éifeachtúlachta i Scáileáin LCD Chustaim

  Sa teicneolaíocht taispeána nua-aimseartha, seasann an comhéadan RGB mar réiteach príomhshrutha chun scáileáin LCD a thiomáint - go háirithe taispeántais ardfheidhmíochta cosúil le TFT - a bhuíochas dá chumas sonraí íomhá lándaite a tharchur ar luas ard. Mar mhonaróir saincheaptha taispeántais LCD le taithí, tuigeann CNK Electronics (CNK) cé chomh criticiúil atá tionchar ag dearadh comhéadan RGB ar chaighdeán taispeána. Tá a chroílár i gcomhoiriúnú polaraíocht comhartha sioncrónaithe beacht agus cumraíocht pharaiméadar uainiúcháin, atá mar bhunchloch theicniúil le haghaidh amhairc chobhsaí, réidh agus dathanna saibhir barántúla.

Oibríocht Dé-mhód, Comhoiriúnacht Solúbtha Cuireann an comhéadan RGB dhá mhodh oibre éifeachtacha ar fáil go príomha:

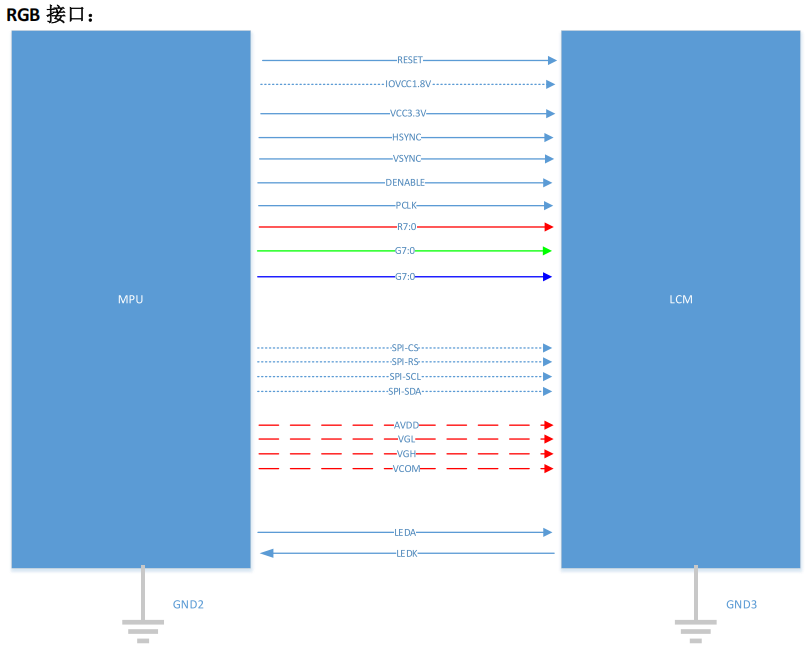

Mód DEN (Tosaíocht Cumasaithe Sonraí): Anseo, tá an comhartha ENABLE eochair chun an fhuinneog bailí sonraí a rialú. Ní mór an chéim den chomhartha clog PCLK (tarchur imeall ag ardú / latching imeall titim) sioncrónú go docht leis an modúl LCD; ar shlí eile, d'fhéadfadh éilliú scáileáin tarlú. Seachadann tarchur sonraí comhthreomhar trí línte dearga (R7 ~ R0), glas (G7 ~ G0), agus gorm (B7 ~ B0) 16.77 milliún dathanna i gcomhar le chéile. Is féidir HSYNC agus VSYNC a shimpliú sa mhodh seo.

Mód SYNC (Tosaíocht Chomhartha Sioncrónaithe): Braitheann an modh seo ar chomharthaí beachta HSYNC (sioncronú cothrománach) agus VSYNC (sioncronú ingearach) chun an limistéar taispeána gníomhach a shainiú. Caithfidh a stáit ghníomhacha (ard-éifeachtach go hiondúil) ailíniú leis an ardán tiomána; ar shlí eile, d'fhéadfadh mí-ailíniú nó fiú scáileáin bhána a bheith mar thoradh. Tá sioncronú céime PCLK ríthábhachtach i gcónaí, le tarchur sonraí R/G/B comhionann le modh DEN.

Bunriachtanais Dearaidh: Tá Rath sa Mhionsonraí Éilíonn dhá phointe ríthábhachtacha forairdeall i ndearadh comhéadan RGB:

Mód SYNC (Tosaíocht Chomhartha Sioncrónaithe): Braitheann an modh seo ar chomharthaí beachta HSYNC (sioncronú cothrománach) agus VSYNC (sioncronú ingearach) chun an limistéar taispeána gníomhach a shainiú. Caithfidh a stáit ghníomhacha (ard-éifeachtach go hiondúil) ailíniú leis an ardán tiomána; ar shlí eile, d'fhéadfadh mí-ailíniú nó fiú scáileáin bhána a bheith mar thoradh. Tá sioncronú céime PCLK ríthábhachtach i gcónaí, le tarchur sonraí R/G/B comhionann le modh DEN.

Teorainneacha Feidhme 2.Clear: Is "cainéal sonraí taispeána aon-bhealach" ardluais é comhéadan RGB íon nach bhfuil in ann orduithe tosaigh nó stádas léitheoireachta a tharchur. Mar sin, i dtionscadail saincheaptha LCD, is minic a chomhoibríonn sé le comhéadain rialaithe cosúil le SPI, a láimhseálann tosaithe agus bainistíocht scáileáin.

  Mar mhonaróir taispeántais LCD saincheaptha gairmiúil, Aithnímid conas a chinneann éagsúlachtaí uainiúcháin subtle agus meaitseáil bheacht polaraíocht chomhartha cobhsaíocht scáileáin LCD. Comhpháirtí le CNK le haghaidh tacaíocht theicniúil deireadh go deireadh - ó anailís sonraíochta comhéadain agus treoir dearaidh go forbairt saincheaptha LCD - ag cinntiú go mbeidh do réitigh taispeána ag taitneamh le cruinneas i saol na n-amharc ardluais, lándaite.
