Nascóirí Leaistiméire Seolta LCM: An "Droichead Solúbtha" le haghaidh Naisc Leictreonacha Beachtais

Idir an modúl Taispeána Criostail Leachtach (LCM) agus an Bord Cuarda Clóbhuailte (PCB) tá "mórbhealach faisnéise" dofheicthe ach ríthábhachtach - an Nascóir Leaistiméire Seolta LCM, ar a dtugtar an "Stráice Riabhach" de ghnáth. Leis an struchtúr uathúil agus feidhmíocht den scoth, feidhmíonn sé mar bhunchloch do naisc chobhsaí agus éifeachtach i bhfeistí leictreonacha nua-aimseartha.

Struchtúr Intricate, Tarchur Cobhsaí

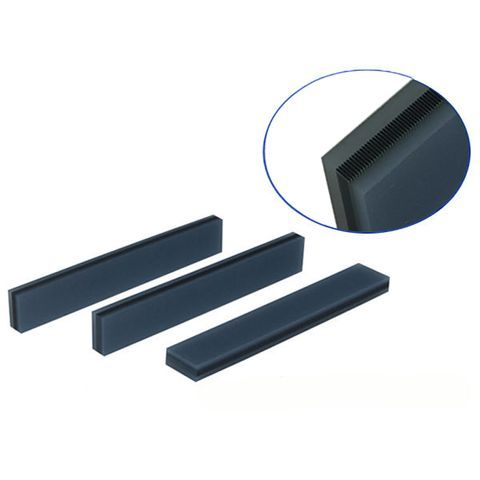

Ní gnáth-stiall é seo. Tá struchtúr cisealta beacht, malartach aige de rubar seoltaí silicone agus rubar silicone inslithe, leigheasta i bhfoirm. Cruthaíonn sé seo bealaí seoltacha comhthreomhara iomadúla, atá spásáilte go beacht (cosúil le stripes séabra). Cuireann an dearadh seo ar a chumas tarchur reatha agus comhartha idir an LCD agus an PCB a láimhseáil go foirfe, agus ag an am céanna ag tairiscint friotaíocht creathadh dúchasach agus athléimneacht dífhoirmithe ábhar rubair, ag cinntiú naisc fhadtéarmacha, cobhsaí agus iontaofa.

Tionól Éifeachtach, Optamú Costais

I gcomparáid le cónaisc sádrála nó bioráin, tá cóimeáil le nascóirí seoltaí elastomer cosúil le "nasc aon-cliceáil" - ní gá ach socrúchán beacht a dhéanamh agus brú cuí a chur i bhfeidhm. Simplíonn sé seo go mór próisis táirgthe, feabhsaíonn sé uathoibriú agus éifeachtúlacht táirgthe, agus laghdaítear go mór costais tionóil, rud a fhágann gurb é an rogha iontach é do mhonarú mais.

Príomhchritéir Roghnúcháin: Cinneann Paraiméadair Rath

Chun a fheidhmíocht a ghiaráil go hiomlán, tá sé ríthábhachtach roghnú beacht:

An Dá Seaimpín Ábhar:

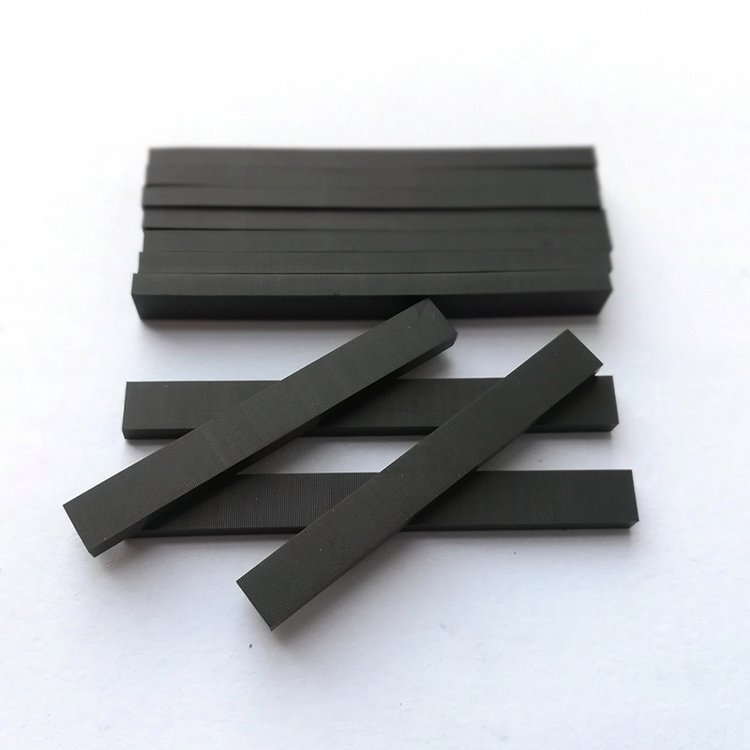

Silicone Soladach: An rogha eacnamaíoch. Leaisteachas measartha (cruas 35°~45°). Éilíonn aird ar bhearta frithstatacha agus ar chosc dífhoirmithe le linn loingseoireachta.

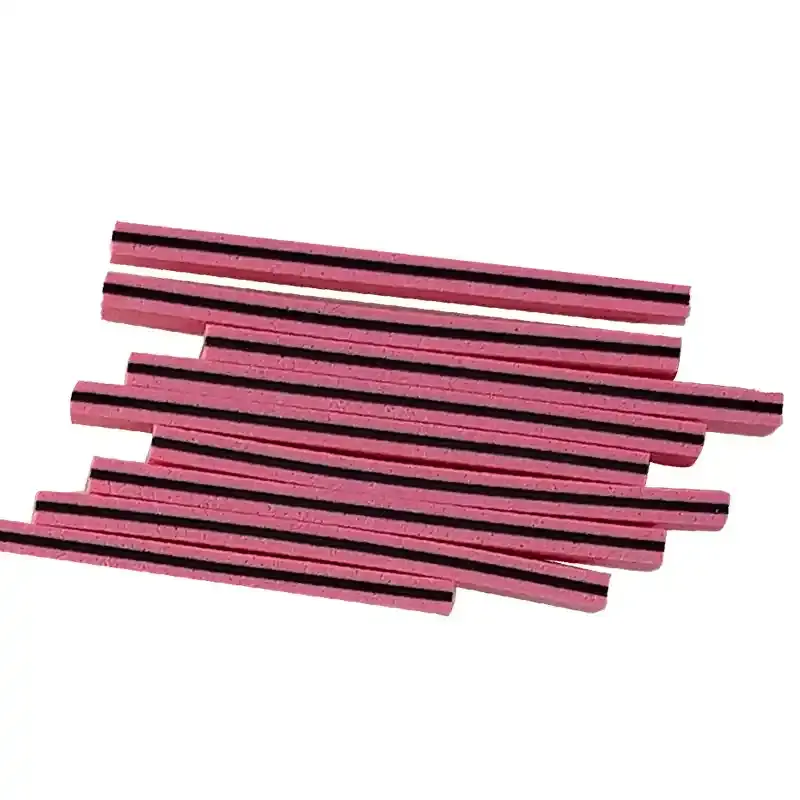

Silicone Foamed (Rubair Foam): Bog agus éillithe-resistant (cruas 20 ° ~ 30 °). Friotaíocht dífhoirmithe den scoth. Éilíonn béim ar chosaint taise. (Is é cruas an chroí-chiseal seoltaí carbóin don dá cheann ná 65°~75°).

Príomhpharaiméadair Toiseacha & Leictreacha:

Páirc (0.05/0.1/0.18mm): An Riail Órga! A chinntiú go bhfuil gach ceap PCB clúdaithe ag 3 shraith seoltaí ar a laghad (4-5 sraithe molta do pháirc 0.05mm). Is é seo an bunús le haghaidh sláine comhartha.

Leithead Ciseal Seoltach (0.4~1.0mm): Bíonn tionchar aige ar chruas iomlán an chónascaire agus ar dhearadh airde. Riail ghinearálta: Leithead nascóirí ≤2.0mm péirí le ciseal seoltaí 0.6mm; Péirí ≥2.0mm le 0.8mm.

Uillinn Tilt (Claonta Ciseal Seoltach): De ghnáth rialaítear go ≤2 °.

Airde (Criticiúil!): Foirmle ríomh: Airde nascóirí = h × (1 + Cóimheas Comhbhrú). h an bhearna theoiriciúil idir an taobh thíos den chéim LCD agus an dromchla barr PCB tar éis cóimeála (h = Airde Dromchla PCB - Tiús Fráma Miotail - Airde Rib - Tiús ITO LCD).

Cóimheas Comhbhrú (Saollíne!): Coinnigh go docht 10%~15%! Tá baol ann faoi bhun 10% drochtheagmháil agus bac éagobhsaí; is féidir le níos mó ná 15% an cónascaire a bhrú nó an dlúth leis an PCB, rud a fhágann teipeanna cóimeála nó damáiste.

Feidhmíocht Leictreach: Caithfidh friotachas ciseal seoltaí a bheith thar a bheith íseal (m.sh., cineál YET ≤1.1 Ω·cm), agus friotachas ciseal inslithe thar a bheith ard (≥10^12 Ω·cm), ag cinntiú seoltacht éifeachtach agus aonrú foirfe.

Feidhmchláir Leathan, Láithreacht Uileláithreach

Idir an modúl Taispeána Criostail Leachtach (LCM) agus an Bord Cuarda Clóbhuailte (PCB) tá "mórbhealach faisnéise" dofheicthe ach ríthábhachtach - an Nascóir Leaistiméire Seolta LCM, ar a dtugtar an "Stráice Riabhach" de ghnáth. Leis an struchtúr uathúil agus feidhmíocht den scoth, feidhmíonn sé mar bhunchloch do naisc chobhsaí agus éifeachtach i bhfeistí leictreonacha nua-aimseartha.

Conclúid

Tá naisc shuntasacha ag baint le Stráice Riabhach beag. Tá tuiscint dhomhain ar a n-airíonna ábhartha agus príomh-pharaiméadair a rialú go beacht (go háirithe an riail clúdach Pitch, raon Cóimheas Comhbhrúite, agus ríomh Airde) lárnach chun feidhmíocht taispeána cobhsaí agus oibriú fadtéarmach feistí leictreonacha a chinntiú. Roghnaigh réiteach cónascaire elastomer seoltaí gairmiúil agus iontaofa chun cobhsaíocht a insileadh isteach i do naisc leictreonacha cruinne!
