LCM: Inneall Taispeána Gléasanna Cliste - Anailís dhomhain ar Chroílár Teicniúil na Modúil LCD

I bhfeistí leictreonacha nua-aimseartha, feidhmíonn an scáileán LCD mar mheán le haghaidh cur i láthair faisnéise, agus bíonn tionchar díreach ag a fheidhmíocht ar thaithí an úsáideora. Mar sin féin, is é an LCM (Modúl LCD) an croí-theicneolaíocht a chinneann cáilíocht agus iontaofacht taispeána go fírinneach. Soláthraíonn an t-alt seo iniúchadh domhain ar ailtireacht theicniúil LCManna agus ar a ról ríthábhachtach sa réimse taispeána.

Sainmhíniú Teicniúil agus Comhdhéanamh LCM

Is réiteach taispeána an-chomhtháite é LCM (Modúl LCD) a chomhcheanglaíonn go horgánach feistí taispeána criostail leachtacha, ciorcaid tiomána, sliseanna rialaithe, foshraitheanna PCB, córais backlight, agus comhpháirteanna struchtúracha. Ní hamháin go simplíonn an dearadh comhtháite seo an próiseas tionóil do OEManna ach, níos tábhachtaí fós, cinntíonn sé an fheidhmíocht is fearr a mheaitseáil don chóras taispeána.

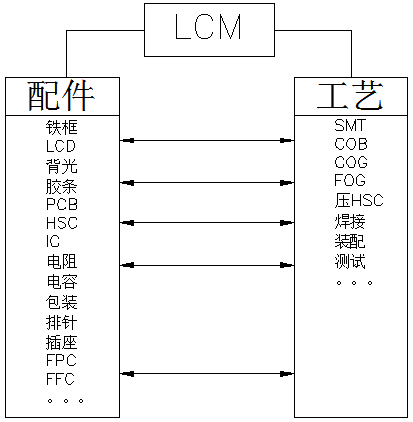

Ó thaobh teicniúil de, cuimsíonn LCM caighdeánach na croí-chomhpháirteanna seo a leanas:

Croí Taispeána: Scáileán LCD agus sliseanna tiomána

Córas Ciorcaid: bord PCB, friotóirí, toilleoirí, agus comhpháirteanna éighníomhacha eile

Córas Ceangail: Ciorcaid sholúbtha FPC/FFC, ceanntásca bioráin, agus soicéid

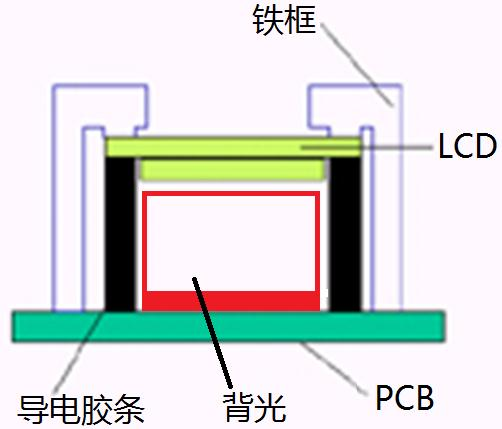

Córas Struchtúrtha: Fráma miotail, gaiscéid, modúil backlight

Anailís ar Chroíphróisis Déantúsaíochta

Sa phróiseas déantúsaíochta LCM, cinntíonn an meascán de theicnící speisialaithe éagsúla táirgeadh cobhsaí:

Próiseas SMT

Cumasaíonn sé socrúchán comhpháirteanna ard-dlúis, ag cinntiú beachtas agus comhsheasmhacht i naisc chiorcaid. Is é seo an próiseas bunúsach i ndéantúsaíocht leictreonaic nua-aimseartha, ag soláthar bunús ciorcad cobhsaí le haghaidh tiomána taispeána.

Próiseas COG

Nascann sé an tiomáint IC go díreach leis an tsubstráit ghloine. Laghdaíonn an próiseas seo go mór méid an mhodúil agus feabhsaíonn sé iontaofacht nasc, rud a fhágann go bhfuil sé oiriúnach d'iarratais le riachtanais spáis dhian.

Próiseas FOG

Baintear amach nasc beacht idir ciorcaid sholúbtha agus an tsubstráit ghloine. Éilíonn an teicneolaíocht seo cruinneas ailínithe an-ard chun tarchur comhartha cobhsaí a chinntiú.

Próiseas COB

Bannaí ICs go díreach ar an PCB agus iad a chosaint le séalaithe roisín. Feabhsaíonn an próiseas seo neart meicniúil an mhodúil agus cumas frith-chur isteach.

Anailís Theicniúil ar Réitigh Struchtúrtha Éagsúla

Mar chroílár an chórais taispeána, déanann réiteach struchtúrach LCM a réimse iarratais agus a fheidhmíocht a chinneadh go díreach:

Réitigh Bunúsacha COG

LCD + COGIC: An dearadh struchtúrach is dlúithe

LCD + COGIC + PIN: Soláthraíonn nasc bioráin iontaofa

LCD + COGIC + FPC: Cumasaíonn sé leagan amach ciorcad solúbtha

LCD + COGIC + HSC: Feabhsaítear iontaofacht cónascaire

Réiteach Nascála CMT

Úsáideann sé scannán seoltaí anisotrópach chun nasc a bhaint amach idir TCP agus gloine, ag soláthar feidhmíocht den scoth in iarratais ar leith.

Réiteach Comhtháthaithe COB

Tiomáineann bannaí ICanna go díreach ar an PCB, ag tairiscint inoiriúnaitheacht chomhshaoil ​​níos láidre agus cobhsaíocht mheicniúil don mhodúl. In éineacht le feidhmiúlacht dteagmháil (LCD + COBIC + TK), is féidir leis riachtanais chasta na n-iarratas idirghníomhaíochta daonna-meaisín a chomhlíonadh.

Cúrsaí Teicniúla maidir le Forbairt Saincheaptha

I bhforbairt scáileáin LCD saincheaptha, ní mór breithniú cuimsitheach a dhéanamh ar thoisí teicniúla iolracha:

Paraiméadair feidhmíochta taispeána: Rún, doimhneacht dath, am freagartha

Inoiriúnaitheacht comhshaoil: Raon teochta oibriúcháin, friotaíocht creathadh

Comhoiriúnacht an chomhéadain: Riachtanais comhartha an phríomh-ardáin rialaithe a mheaitseáil

Táscairí éifeachtúlachta fuinnimh: Buiséad cumhachta na dtáirgí deiridh a chomhlíonadh

Trí dhearadh eolaíoch ar leibhéal an chórais, is féidir le scáileáin LCD saincheaptha freastal go foirfe ar riachtanais theicniúla cásanna iarratais ar leith, ag soláthar eispéiris taispeána difreáilte do tháirgí deiridh.

Treochtaí Forbartha Teicneolaíochta

Le dul chun cinn leanúnach na teicneolaíochta taispeána, tá LCManna ag teacht chun cinn i dtreo comhtháthú níos airde, tomhaltas cumhachta níos ísle, agus feidhmiúlacht níos láidre. Comhtháthaíonn modúil idirghníomhaíochta meaisín daonna HMI atá ag teacht chun cinn feidhmeanna tadhaill, taispeána agus ríomhaireachta go domhain, ag tabhairt eispéiris idirghníomhacha níos iomasach do ghléasanna cliste.
