Scannáin Optúla i Modúil Backlight: Príomhtheicneolaíochtaí a Shoilíonn Gach Scáileán LCD

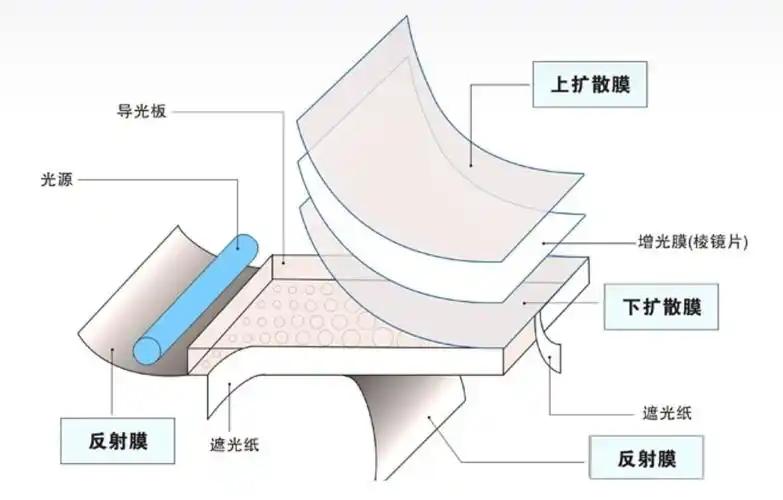

I saol na Taispeántais Liquid Crystal (LCDs), tá an modúl backlight ar cheann de na comhpháirteanna lárnacha a chinneann feidhmíocht taispeána. Mar mhonaróir taispeáint LCD, tuigeann CNK Electronics Co., Ltd nach bhfuil backlight ach comhpháirt foinse solais. Is príomhtheicneolaíocht í a dhéanann, trí dhearadh beacht optúil, foinsí solais pointe a chlaochlú go soilsiú dromchla aonfhoirmeach ard-ghile, ardchodarsnachta, rud a thugann saol beoga amhairc do scáileáin LCD. Go háirithe inniu, leis an éileamh atá ag méadú sa mhargadh ar LCDanna saincheaptha, tá feidhmíocht optúil an mhodúil backlight tar éis éirí ina fhachtóir ríthábhachtach chun éifeachtaí taispeána difreáilte a bhaint amach. Tá an fheidhmíocht seo ag brath go mór ar shraith de scannáin optúla atá comhordaithe go beacht laistigh de. Feidhmíonn siad cosúil le "líonra neural" an backlight, ag rialú go cúramach treo, éifeachtúlacht agus aonfhoirmeacht an tsolais.

Bileog Frithchaiteora: Bunús na hÉifeachtúlachta Solais

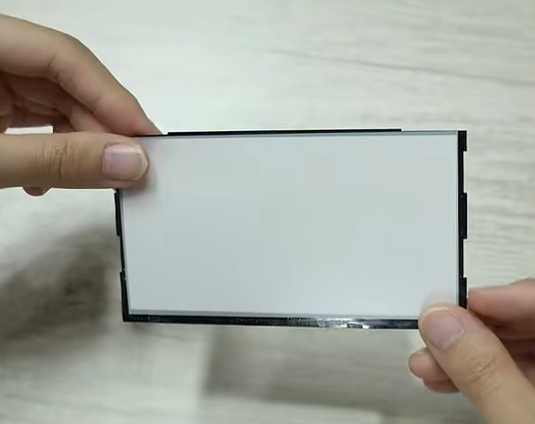

Ag bun an mhodúil backlight, feidhmíonn an leathán frithchaiteora mar "bunús na héifeachtúlachta solais," atá freagrach as solas strae a atreorú ar ais isteach sa phláta treorach solais chun úsáid a fheabhsú. Ag brath ar riachtanais iarratais, déantar frithchaiteoirí a chatagóiriú go príomha mar seo a leanas:

Frithchaiteoir Bán:Mar an tsraith E20, RW, le tiús ó 0.05 ~ 0.2mm, frithchaiteacht thart ar 80% ~ 90%, agus tarchur solais áirithe aige. Oiriúnach don chuid is mó dearaí backlight caighdeánach.

Frithchaiteoir Airgid:Go hiondúil bán ar thaobh amháin agus airgead ar an taobh eile, an-tanaí (0.04 ~ 0.065mm), le héifeachtacht machnaimh ard (90% ~ 98%) agus airíonna blocála solais den scoth. Is minic a úsáidtear i gcásanna a éilíonn gile ard.

Frithchaiteoir Scannán Ilchiseal (ESR):Úsáideann teicneolaíocht scannán ilchiseal, ag comhtháthú níos mó ná míle sraitheanna laistigh de 65 miocrón. Níl aon mhiotal ann ach tá cuma mhiotalacha scátháin air. Mar fhrithchaiteoir ardéifeachtúlachta, baineann ESR amach frithchaiteacht os cionn 98% thar an speictream solais infheicthe ar fad, rud a fhágann go bhfuil sé oiriúnach do chórais backlight ardfheidhmíochta.

Nuair a bhíonn modúil LCD á shaincheapadh, bíonn tionchar díreach ag rogha an bhileog frithchaiteora ar aonfhoirmeacht backlight agus ar éifeachtúlacht fuinnimh, rud a léiríonn an chéad chéim i ndearadh optúil.

Scannán Blocáil Solas / Scragall Alúmanam (ALF): Teorainneacha Solais agus Cur isteach a Rialú

Úsáidtear scannáin bhlocála solais go príomha chun sceitheadh ​​solais ó thaobh an chúl-sholais a chosc agus is féidir leo sciath leictreamaighnéadach a sholáthar. I measc na gcineálacha coitianta tá:

Dragon Airgid Geal:Dromchla lustrous, tiús 0.05-0.1mm, dea-airíonna blocála solais agus seoltaí. Oiriúnach do thimpeallachtaí tionsclaíocha óna dteastaíonn sciath trasnaíochta.

Dragon Neamhlonrach Airgid:Críochnú measartha dull, tanaí (go hiondúil 0.05mm le haghaidh sraithe amháin), tá roinnt tarchur solais aige agus tá sé seoltach.

Stráice Imeall Bán:Tá tarchur solais áirithe aige, tiús 0.05-0.08mm, neamhsheoltach. Úsáidtear go coitianta i leictreonaic tomhaltóra ginearálta.

Téip Ghreamaitheach Aontaobhach Dubh & Bán:Is féidir é a chur i bhfeidhm ar thaobh an backlight nuair a bhíonn ceanglais dhian ann maidir le neamhsheoltacht agus gan aon sceitheadh ​​solais taobh.

Imríonn na hábhair seo ról na "caomhnóirí optúla" i ndearadh bezel scáileáin LCD, ag cinntiú nach gcuirtear isteach ar sholas strae lasmuigh den limistéar taispeána.

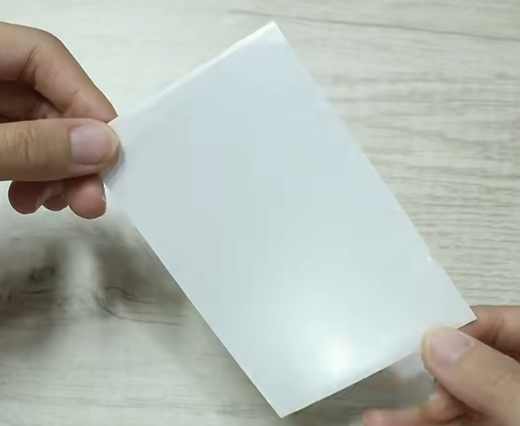

Bileog Difuser: Ag Cruthú Canbhás Solais Éide

Mar an "máistir homogenizing" i measc na scannán optúla, scaipeann an leathán diffuser solas trí Clear, deireadh a chur le rianta foinsí solais pointe a chruthú aschur backlight bog agus aonfhoirmeach. Ag brath ar an gcineál backlight agus cur i bhfeidhm, roinntear diffusers i:

Difuser Backlight Bun:De ghnáth tá greamachán ar thaobh amháin, Clear ard (~ 90%), tarchur ach thart ar 40%; tiús de ghnáth idir 0.18 ~ 0.3mm le haghaidh backlights bun. Samhlacha coitianta: MB433P, MB533.

Difuser Backlight Taobh:Is é 0.09mm an tiús a úsáidtear go coitianta. Samhlacha coitianta: TPRA90 (0.09mm), AJ-75 (0.075mm). Tarchur 65% -80%, Clear 75% -90%.

Difusers Backlight Scáileán Datha: De ghnáth bain úsáid as dearadh dhá bhileog:

Idirleathadh Bun:Curtha idir an pláta treoir solais agus scannán feabhsú gile (BEF), homogenizes solas a astaítear as an pláta treoir solais. Ábhar a úsáidtear go coitianta: t=0.065mm, Clear sách ard (~84%), tarchur ard (~98%).

Idirleathadh Barr:Arna chur os cionn an BEF, feidhmíonn sé ról cosantach agus cabhraíonn sé le patrúin moiré a chosc. Ábhar a úsáidtear go coitianta: t=0.05mm, Clear réasúnta íseal (~29%), tarchur 90%.

Tá roghnú agus meascán cuí leatháin diffuser ríthábhachtach chun taispeáint aonfhoirmeach, gan spota i modúil LCD a chinntiú.

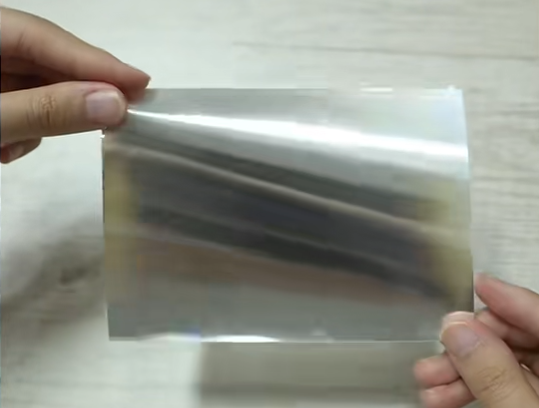

Scannán Feabhsaithe Gile (BEF): An Inneall Optúil chun Gile a Mhéadú

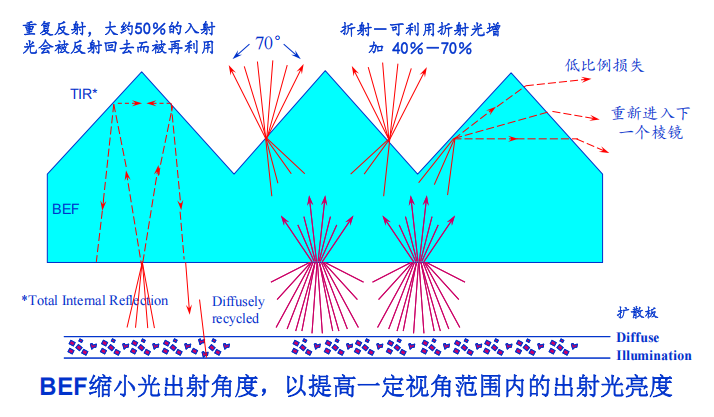

Maidir le dath TFT agus scáileáin LCD eile, is sonraíocht ríthábhachtach é gile. Ag feidhmiú mar an "aimplitheoir gile" i measc na scannán optúla, comhchruinníonn an BEF solas scaipthe trí struchtúr priosma speisialta, agus soláthraíonn gach scannán thart ar 40% -50% gnóthachan gile. Is féidir úsáid a bhaint as dhá scannán i dteannta a chéile an gile a iolrú. Baineann a phrionsabal úsáid as eagar micrea-phriosma chun an cosán solais a rialú, rud a fhágann go n-imíonn an chuid is mó den solas ingearach leis an scáileán, rud a mhéadaíonn go mór gile tosaigh gan athrú ar thomhaltas fuinnimh. Tá BEF tar éis éirí ina chomhpháirt fíor-riachtanach i backlights scáileáin datha lár-go-ard-deireadh, go háirithe a úsáidtear go forleathan i LCDs saincheaptha ardfheidhmíochta le haghaidh rialú tionsclaíoch, leighis, feithicleach agus feidhmeanna eile.
