An Nasc Beachtais: Teicneolaíocht na Nascóirí Rubair Seolta a Dhéanamh i Modúil Taispeána LCM

I saol cliste agus idirnasctha an lae inniu, tá comhéadain taispeána soiléire iontaofa mar bhunchloch idirghníomhaíocht an duine-meaisín. Is é an Modúl Taispeána Criostail Leachtach (LCM) croí-iompróir an eispéiris seo. Mar an príomhtháirge a sheachadann monaróirí taispeána lcd, comhtháthaíonn an LCM an gléas taispeána criostail leachtach, tiománaí IC, PCB, backlight, agus comhpháirteanna struchtúracha in aonad comhtháite amháin, ag baint amach feidhm iomlán na comharthaí ciorcaid a thiontú ina n-íomhánna amhairc. Cibé i gcás táirgí caighdeánacha nó scáileáin LCD atá saincheaptha go domhain, tosaíonn a gcobhsaíocht le hiontaofacht gach pointe nasctha laistigh den LCM. Ina measc seo, feidhmíonn comhpháirt atá cosúil le simplí ach ríthábhachtach - an cónascaire seoltaí rubair (ar a dtugtar stiall séabra go minic) - mar an "droichead dofheicthe" a chinntíonn tarchur comhartha gan bhac idir an scáileán lcd agus an clár ciorcad.

Nascóirí Rubair Seolta: An "Droichead Comhartha" Laistigh de LCManna

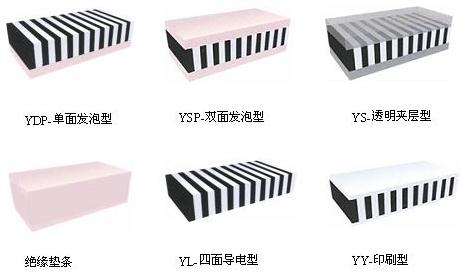

Soláthraíonn nascóirí seoltacha rubair, a fhoirmítear trí shraitheanna seoltacha agus inslithe a lannú, nasc leictreach cobhsaí idir an scáileán LCD agus an PCB trí chomhbhrú leaisteacha. Cinneann a bhfeidhmíocht go díreach sláine agus soiléireacht an chomhartha taispeána.

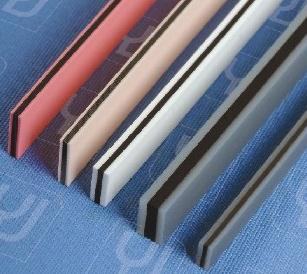

Roghnú Ábhar: An Ealaín a bhaineann le Silicone Soladach agus Silicone Foam a Chothromú

Ábhar Soladach Silicone:Tairiscintí cruas measartha (35°~45°) agus costas níos ísle. Mar sin féin, tá sé seans maith go leictreachas statach, a fhéadfaidh deannach a mhealladh, a éilíonn aird bhreise ar ghlaineacht an chomhshaoil ​​tionóil.

Ábhar Silicone Foam:Déanta le cúr silicone, tá uigeacht níos boige aige (cruas 20 ° ~ 30 °), friotaíocht níos fearr ar dhífhoirmiú, agus tá sé níos lú seans maith d'éilliú. Tá sé níos oiriúnaí d'iarratais modúl lcd cruinneas a bhfuil riachtanais ard glaineachta acu.

Paraiméadair Beachtais Dearaidh: Naisc Iontaofa a Chinntiú

1.Ciseal Sraithe Conductive:Tá páirceanna coitianta 0.05mm, 0.1mm, agus 0.18mm. Caithfidh an dearadh a chinntiú go dtéann gach ceap PCB i dteagmháil le 3 shraith seoltaí carbóin ar a laghad (moltar 4-5 sraithe le haghaidh páirce 0.05mm). Is mionsonraí é seo atá faoi rialú docht ag CNK i ndearadh scáileáin LCD saincheaptha.

Leithead Ciseal 2.Conductive:Ag dul ó 0.4mm go 1.0mm, baineann an leithead le cruas an chónascaire agus bíonn tionchar aige ar an dearadh cóimheas comhbhrú foriomlán. Déanann innealtóirí CNK roghnúcháin spriocdhírithe bunaithe ar struchtúr an mhodúil (tá leithead 0.6mm coitianta do chónaisc ≤2.0mm, 0.8mm dóibh siúd ≥2.0mm).

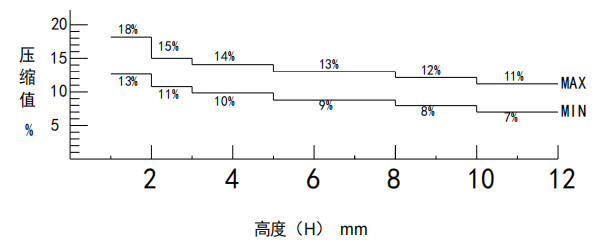

Rialú Cóimheas 3.Compression:Tá an cóimheas comhbhrúite idéalach á rialú idir 10% agus 15%. D'fhéadfadh impedance teagmhála éagobhsaí a bheith mar thoradh ar chóimheas faoi bhun 10%, agus d'fhéadfadh go mbeadh níos mó ná 15% ina chúis le dífhoirmiú an chónascaire nó an PCB. Cinntíonn CNK an méid comhbhrúite ceart trí ríomh beacht an airde tionóil (h), ag ráthú iontaofacht fhadtéarmach.

Ó thaispeántais mhonacrómacha bhunúsacha go comhéadain casta HMI, braitheann iontaofacht gach modúl lcd ar thuiscint dhomhain agus ar rialú beacht ar phríomhchodanna cosúil le nascóirí seoltaí rubair. Mar mhonaróir taispeána lcd le taithí, ní hamháin go ndéanann CNK Electronics dul i ngleic le hairíonna ábhair agus dearadh paraiméadar chun impedance íseal agus ardchobhsaíocht a chinntiú i dtarchur comhartha ach leathnaíonn sé an máistreacht sonraí seo freisin chuig réitigh chuimsitheacha saincheaptha LCD. Creidimid gurb iad na "naisc chruinneas" neamhfheicthe seo a nascann nuálaíocht theicneolaíoch le hiontaofacht ardchaighdeáin, ag tacú le CNK agus lenár gcustaiméirí agus muid ag dul ar aghaidh le chéile i dtreo todhchaí taispeána níos eisceachtúla.
