Teicneolaíocht Backlight: An Chroí-Chomhpháirt a Chinneann Feidhmíocht Taispeána LCM

  I réimse an taispeántais criostail leachtach, is táirge ard-chomhtháite ar leibhéal an chórais é an Modúl Criostail Leachtach (LCM). Ní hamháin gurb é an scáileán LCD féin é, ach réiteach cuimsitheach a chomhtháthaíonn go beacht comhpháirteanna mar an gléas taispeána criostail leachtach, ICs tiománaí, PCB, agus an backlight ríthábhachtach. Mar mhonaróir gairmiúil taispeántais LCD, tuigimid go gcinnfidh cáilíocht an backlight mar chroí-chúlpháirtí go díreach feidhmíocht amhairc deiridh agus iontaofacht an LCM.

Backlight: An "Inneall Solais" agus Fondúireacht Optúil LCM

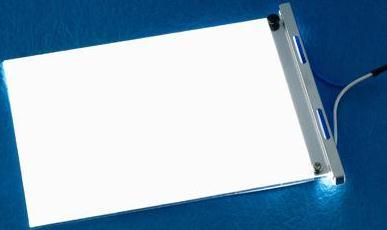

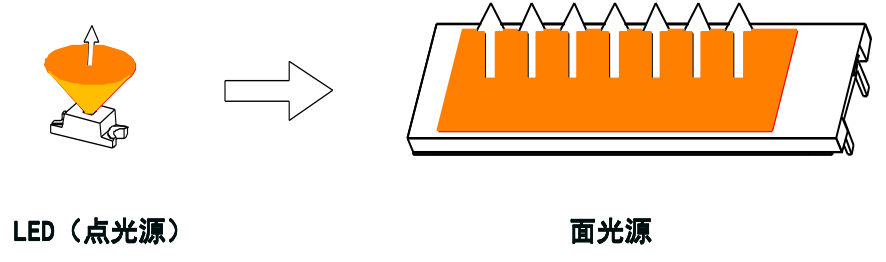

Is córas soilsithe é backlight atá suite taobh thiar den scáileán LCD. Is é an phríomhfheidhm atá aige pointe nó foinse solais líneach a chlaochlú go foinse solais dromchla an-aonfhoirmeach. Ós rud é nach scaoileann ábhar criostail leachtach féin solas, braitheann a thaispeáint go hiomlán ar an soilsiú a sholáthraíonn an backlight le haghaidh modhnú. Dá bhrí sin, tá tréithe optúla an backlight - lena n-áirítear gile, aonfhoirmeacht, teocht datha, agus tomhaltas cumhachta - mar bhunús chun feidhmíocht iomlán modúl LCD a mheas.

Dífhoirgniú Teicniúil: An Córas Ábhar agus Croíphrionsabail na Backlights

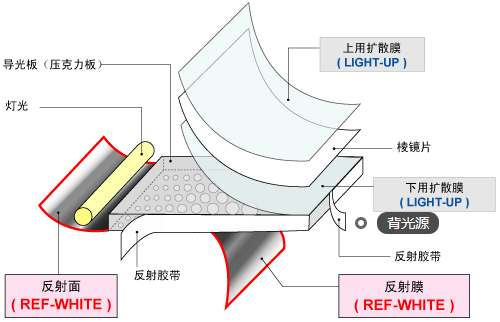

Is éard atá i backlight ardfheidhmíochta criostalú eolaíocht ábhar nua-aimseartha agus optaic bheachtais. Tá sé comhdhéanta go príomha d'ábhair lárnacha ar nós an fhoinse solais (LED / EL / CCFL), pláta treoir solais, sraith scannán optúil, fráma struchtúrach, agus barra solais / bord lampa.

Is é an fhoinse solais bunús an tsolais, a chinneann teocht dath bunúsach an backlight, gile agus saolré.

Is é an pláta treoir solais an ghné lárnach chun aonfhoirmeacht éadrom a bhaint amach. Tá poncanna micrea-struchtúrtha ar a dhromchla bun, a fhoirmítear trí phriontáil nó múnlú beachtas, freagrach as pointe nó líne a scaipeadh isteach i bplána aonfhoirmeach solais. Ina measc seo, is gnách go dtugann poncanna múnlaithe beachta feidhmíocht optúil níos fearr i gcomparáid leis na cinn chlóite traidisiúnta.

Feidhmíonn an sraith scannán optúil (lena n-áirítear scannáin diffuser, scannáin feabhsaithe gile, bileoga machnamhach, etc.) mar "bainisteoir" an chosáin solais, ag obair i sineirgíocht chun deireadh a chur le spotaí geal, feabhas a chur ar éifeachtacht aschuir solais tosaigh, agus aonfhoirmeacht a chinntiú ar fud uillinneacha féachana.

Soláthraíonn an fráma struchtúrach agus an bord solais tacaíocht meicniúil cobhsaí agus naisc leictreacha iontaofa.

Freastalaíonn meascán agus dearadh na n-ábhar seo go díreach ar dhá phrionsabal oibriúcháin príomhshrutha: Direct-Lit Backlighting agus Edge-Lit Backlighting. Cuireann backlighting díreach-litrithe sraith stiúir díreach faoi bhun an phláta treorach solais le haghaidh soilsiú díreach, ag tairiscint gile ard agus cumas sármhaith le haghaidh rialú maolúcháin áitiúil. Suímh backlighting imeall-lit barraí solais stiúir ar thaobh an pláta treoir solais; téann solas isteach ón imeall agus léirítear é ar aghaidh ag na poncanna laistigh den phláta treorach, rud a fhágann go bhfuil sé ríthábhachtach chun dearaí ultra-caol a bhaint amach.

Roghnú Bealach Teicneolaíochta: Feidhmchláir Difreáilte LED, EL, agus CCFL

Cuireann teicneolaíochtaí foinse solais éagsúla tréithe ar leith le backlights, ag freastal ar éilimh éagsúla an mhargaidh:

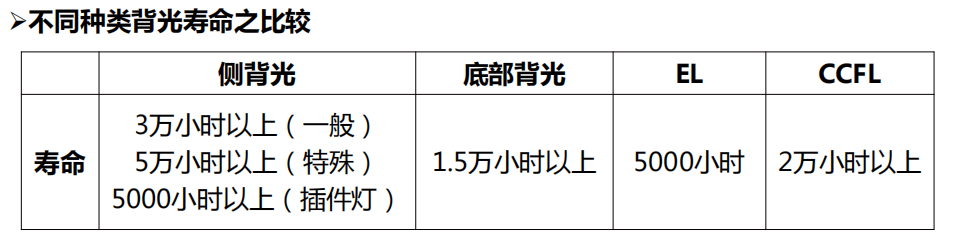

Backlighting stiúirtar éis éirí mar phríomhshrutha iomlán in iarratais ó leictreonaic tomhaltóra go taispeántais tionsclaíochta, a bhuíochas dá gile ard, a saolré fada (os cionn 30,000 uair an chloig le haghaidh imeall-lit), tomhaltas ísealchumhachta, agus buntáistí fachtóir foirm caol.

EL (Leictrealuminescent) Cúlsoilsiú, lena phróifíl ultra-tanaí, aonfhoirmeacht dromchla iomlán, agus nádúr solúbtha, bendable, fós fíor-riachtanach le haghaidh scáileáin LCD saincheaptha ar leith agus iarratais taispeána solúbtha.

CCFL (Lampa Fluaraiseachta Fuar-Chatóide) Cúlsoilsiú, cé go n-ionadaítear soilse stiúir den chuid is mó i réimsí tomhaltóirí, tá luach iarratais fós aige i réimsí taispeána gairmiúla áirithe mar gheall ar a saturation dath den scoth agus aonfhoirmeacht.

Conclúid: Tá Teicneolaíocht Backlight Eochair chun Luach LCM a Ardú

  Go hachomair, tá backlight i bhfad ó chomhpháirt soilsithe simplí. Óna chomhdhéanamh ábhar casta agus a phrionsabail oibre beachta go dtí an bealach teicneolaíochta foinse solais a mbíonn tionchar aige ar dhath, ar thomhaltas cumhachta, agus ar fhachtóirí foirme, tá gach gné dá dhearadh agus dá roghnú rannpháirteach go domhain i sainmhíniú feidhmíochta deiridh modúl LCD. Maidir le monaróirí taispeáint LCD atá ag iarraidh feidhmíocht taispeántais níos fearr, tá saineolas domhain i dteicneolaíocht backlight mar bhunús le difreáil táirgí a bhaint amach, freastal ar na héilimh ar scáileáin LCD saincheaptha ard-deireadh, agus a chinntiú go seachadann gach scáileán LCD na torthaí amhairc is fearr. Tá tuiscint ar theicneolaíocht backlight, mar sin, ag tuiscint ar chroílár chaighdeán taispeáint LCM.
