Anailís Chuimsitheach ar Theicneolaíocht LCD Dubh (Cuid 1): Struchtúr agus Ceangal, Díghlasáil an Croí-Chód Taispeána

I saol an lae inniu ina bhfuil feistí leictreonacha uileláithreach, feidhmíonn taispeántais criostail leachtacha (LCDanna) mar chroí-chomhéadan d'idirghníomhaíocht meaisín an duine, agus cinneann a gcumas teicniúil go díreach taithí úsáideora na bhfeistí. Ó ghléasanna wearable cliste go córais rialaithe tionsclaíochta, ó thaispeántais ngluaisteán go leictreonaic tomhaltóra, tá scéimeanna struchtúracha agus teicneolaíochtaí nasctha deartha go cúramach taobh thiar de tháirgí LCD i gcásanna éagsúla. Mar mhonaróir taispeántais LCD saincheaptha gairmiúil agus monarcha taispeántais LCD cumhachtach, is fiontar ardteicneolaíochta speisialaithe agus sofaisticiúla é CNK atá tiomanta do T&F, táirgeadh, agus díolachán feistí taispeána agus táirgí HMI (Comhéadan Meaisín Daonna).

Sa lá atá inniu ann, déanfaimid anailís dhomhain ar bhunghnéithe lárnacha na n-LCDanna, chun cuidiú leat bunloighic na teicneolaíochta taispeána a thuiscint.

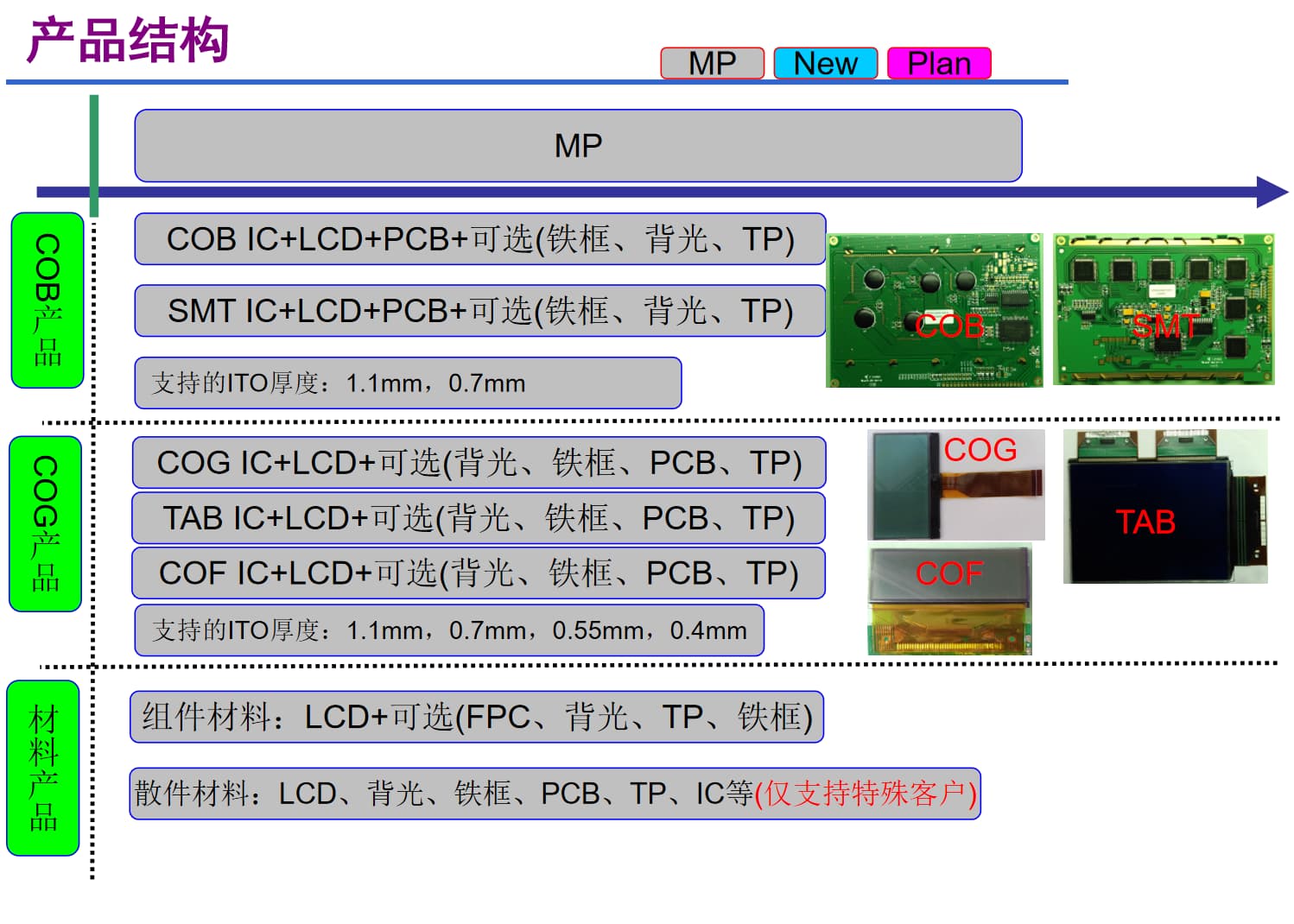

I. Struchtúr an Táirge: Réitigh Taispeána Saincheaptha

Ní oireann struchtúr táirgí LCDanna aon-mhéid ach déantar é a shaincheapadh de réir cásanna iarratais agus riachtanais feidhmíochta. Mar chuideachta déantúsaíochta taispeántais taithí, cuimsíonn táirgí lárnacha CNK LCDs monacrómacha agus modúil monacrómacha, modúil taispeána TFT 0.96-15.6 orlach, modúil OLED, agus modúil idirghníomhaíochta daonna-inneall HMI. Tá a struchtúr táirgí comhdhéanta go príomha de thrí chatagóir de tháirgí lárnacha agus de scéimeanna díorthacha éagsúla:

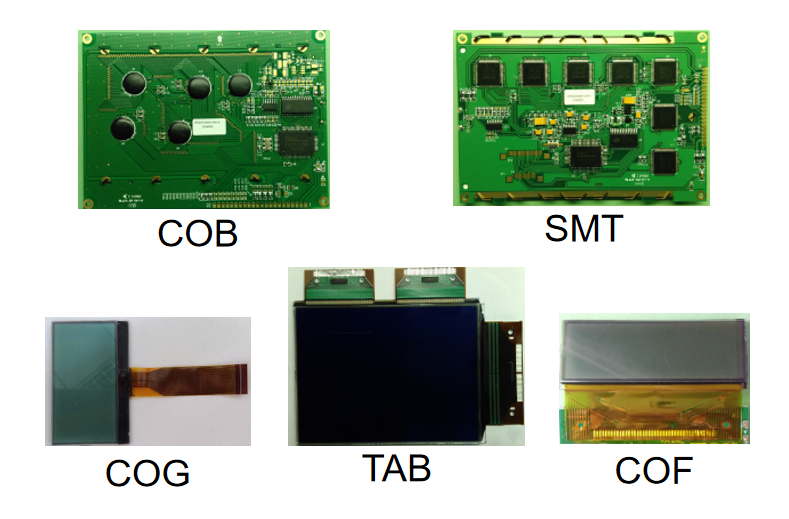

1. Táirgí Comhtháite: Roghanna Príomhshrutha Éifeachtúla agus Cobhsaí

•  Táirgí COB: Glacadh le croí-ailtireacht "IC + LCD + PCB" agus is féidir é a bheith feistithe le comhpháirteanna roghnacha cosúil le frámaí iarainn, backlights, agus TP (Painéil Dteagmháil). Le comhtháthú ard agus cobhsaíocht láidir, úsáidtear iad go forleathan i gcásanna le ceanglais dhian iontaofachta mar rialú tionsclaíoch agus trealamh feithicleach.
•  Táirgí COG:Bunaithe ar "IC + LCD", tacaíonn siad le roghnú solúbtha gabhálais cosúil le backlights, frámaí iarainn, PCBanna, agus TPanna. Agus an fheidhmíocht á chinntiú, déanann siad an dearadh struchtúrach a shimpliú, rud a fhágann go bhfuil siad oiriúnach do wearables cliste, gléasanna iniompartha beaga, agus táirgí eile a bhfuil teorainneacha dochta méide acu.
•  Táirgí SMT/COF/TAB:Comhcheangail SMT IC, COF IC, agus TAB IC le LCD faoi seach, chomh maith le gabhálais roghnacha, a chlúdaíonn riachtanais taispeána lár-go-ard. Ina measc, tá scéimeanna COF agus TAB ar fheabhas i dtáirgí caol-bezel agus ardtaifigh

•  Ábhair Chomhpháirte:Dírithe ar LCD, is féidir iad a phéireáil le comhpháirteanna cosúil le FPC (Ciorcaid Clóbhuailte Solúbtha), backlights, TPs, agus frámaí iarainn, ag soláthar réitigh leath-chomhtháite do chustaiméirí a chothromaíonn solúbthacht saincheaptha agus éifeachtúlacht cóimeála.
• Ábhair Páirteanna breise:Tairiscint sraith iomlán páirteanna breise lena n-áirítear LCD, backlights, frámaí iarainn, PCBanna, TPs, agus ICs, ag tacú le riachtanais saincheaptha na gcustaiméirí speisialta amháin. Léiríonn sé seo go hiomlán an cumas oiriúnaithe solúbtha atá ag monaróir taispeáint LCD saincheaptha agus tá sé oiriúnach do chásanna taispeána nideoige agus pearsantaithe.

Is fiú a thabhairt faoi deara go dtacaíonn scéimeanna struchtúracha éagsúla CNK le tiús éagsúla ITO: tacaíonn scéimeanna COB agus SMT le tiús 1.1mm agus 0.7mm; Síneann scéimeanna COG, COF, agus CMT go 0.55mm agus 0.4mm tuilleadh. Cuireann tiús ITO níos tanaí ar chumas na bhfeistí miniaturization agus meáchan éadrom, rud a léiríonn freisin neart teicniúil fíorálainn an mhonarcha taispeána LCD.

II. Modhanna Ceangail: Tarchur Éifeachtach "Droichead" Dearadh

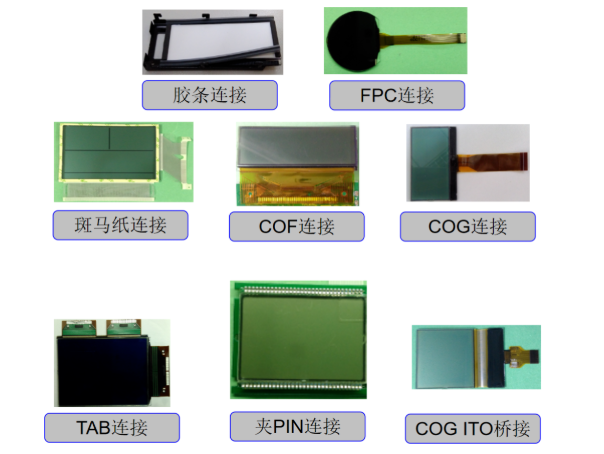

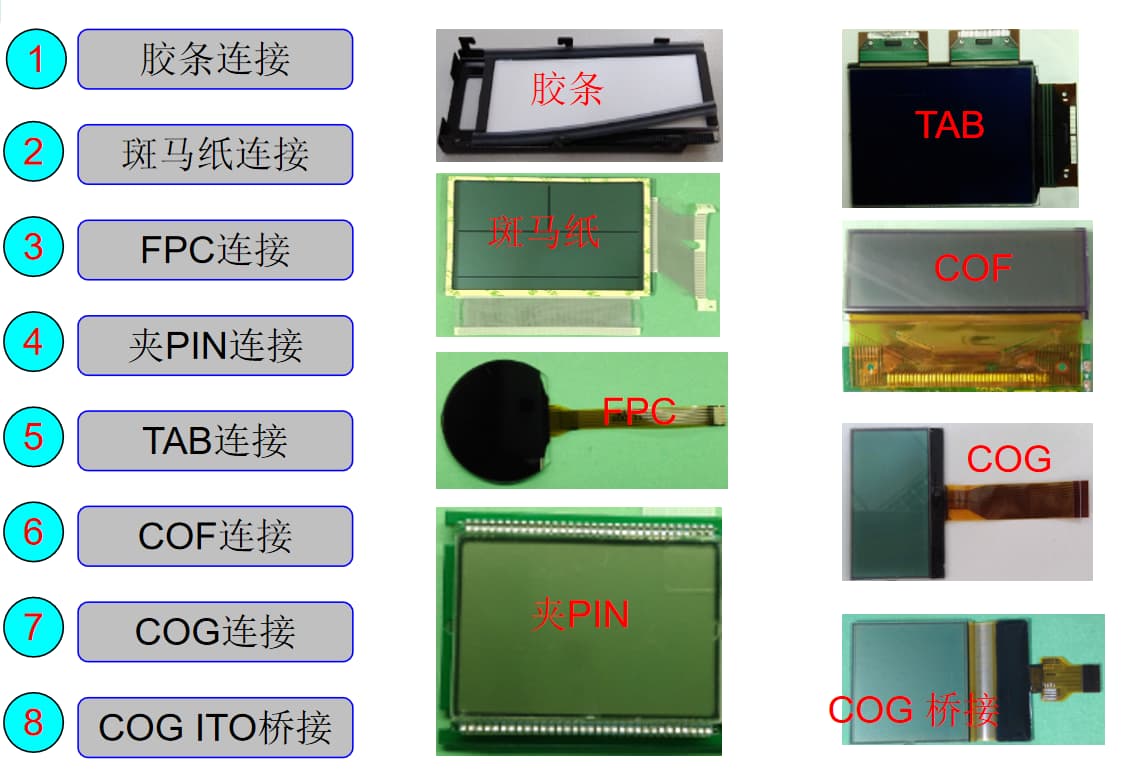

Más é struchtúr an táirge an "cnámharlach" de LCD, ansin is é an modh nasctha an "soitheach fola" a shíneann tríd, rud a dhéanann difear díreach do chobhsaíocht tarchurtha comhartha agus d'áisiúlacht cóimeála an táirge. Mar chuideachta déantúsaíochta taispeántais ghairmiúil, máistreacht CNK 8 modhanna nasc príomhshrutha, ag clúdach go hiomlán cásanna iarratais éagsúla:

1. Scéimeanna Bunúsacha Ceangail: Simplí, Iontaofa, agus Inrialaithe ar Chostas ·

• Ceangal Stráice Rubair:Éasca le feidhmiú agus íseal i gcostas, oiriúnach do ghnáthfheistí leictreonacha le ceanglais íseal maidir le cobhsaíocht nasc.
• Ceangal Páipéar Séabra:Le seoltacht agus solúbthacht maith, déanann sé oiriúnú do dhífhoirmiú struchtúrach beag agus is minic a úsáidtear é chun LCDanna beaga agus PCBanna a nascadh.
•  Ceangal Clip Bioráin:Éasca le díchóimeáil agus áisiúil le haghaidh cothabhála níos déanaí, úsáidtear go forleathan é i dtrealamh a éilíonn dífhabhtú go minic nó athsholáthar comhpháirteanna.

• Ceangal FPC:In éineacht le ciorcaid phriontáilte solúbtha, is féidir leis naisc a bhaint amach i spásanna il-uillinn agus cúnga, rud a fhágann gurb é an scéim is fearr le haghaidh wearables cliste, feistí foldable, agus táirgí eile.
• Ceangal TAB:Nascann an IC tiománaí go díreach leis an LCD trí TAB (Scannán Seoltach Anisotrópach), ag laghdú nóid nasc agus ag feabhsú éifeachtúlacht agus cobhsaíocht tarchurtha.
• Ceangal COG:Nascann an IC go díreach le substráit ghloine an LCD, ag laghdú go mór méid an táirge agus ag feabhsú comhtháthú, arb é an croí-mhodh nasc le haghaidh feistí iniompartha ard-deireadh.
• Ceangal COF:Déantar an IC a phacáistiú ar scannán solúbtha agus ansin bannaí leis an LCD, ina bhfuil solúbthacht agus comhtháthú ard araon, ag oiriúnú do riachtanais taispeána bezels caol agus ard-rúin.
• Droichead COG ITO:Déanann dearadh speisialta droichid an cosán tarchuir comhartha a bharrfheabhsú tuilleadh, ag feidhmiú go sármhaith i LCDanna mórmhéide agus ard-íomhá.

Ag brath ar scéimeanna struchtúracha saibhir agus teicneolaíochtaí nasc iontaofa, soláthraíonn CNK, mar fhiontar ardcháilíochta i réimse taispeántais TFT na Síne, réitigh taispeána ardchaighdeáin do thionscail éagsúla go leanúnach. San Airteagal seo chugainn, leanfaimid orainn ag iniúchadh a dhéanamh ar chineál aicmithe agus modhanna taispeána LCDs, mar sin fanacht tiúnta!
