LCM Backlight: Róil Chriticiúla Fráma Plaisteacha agus Téip Dhá Thaobh

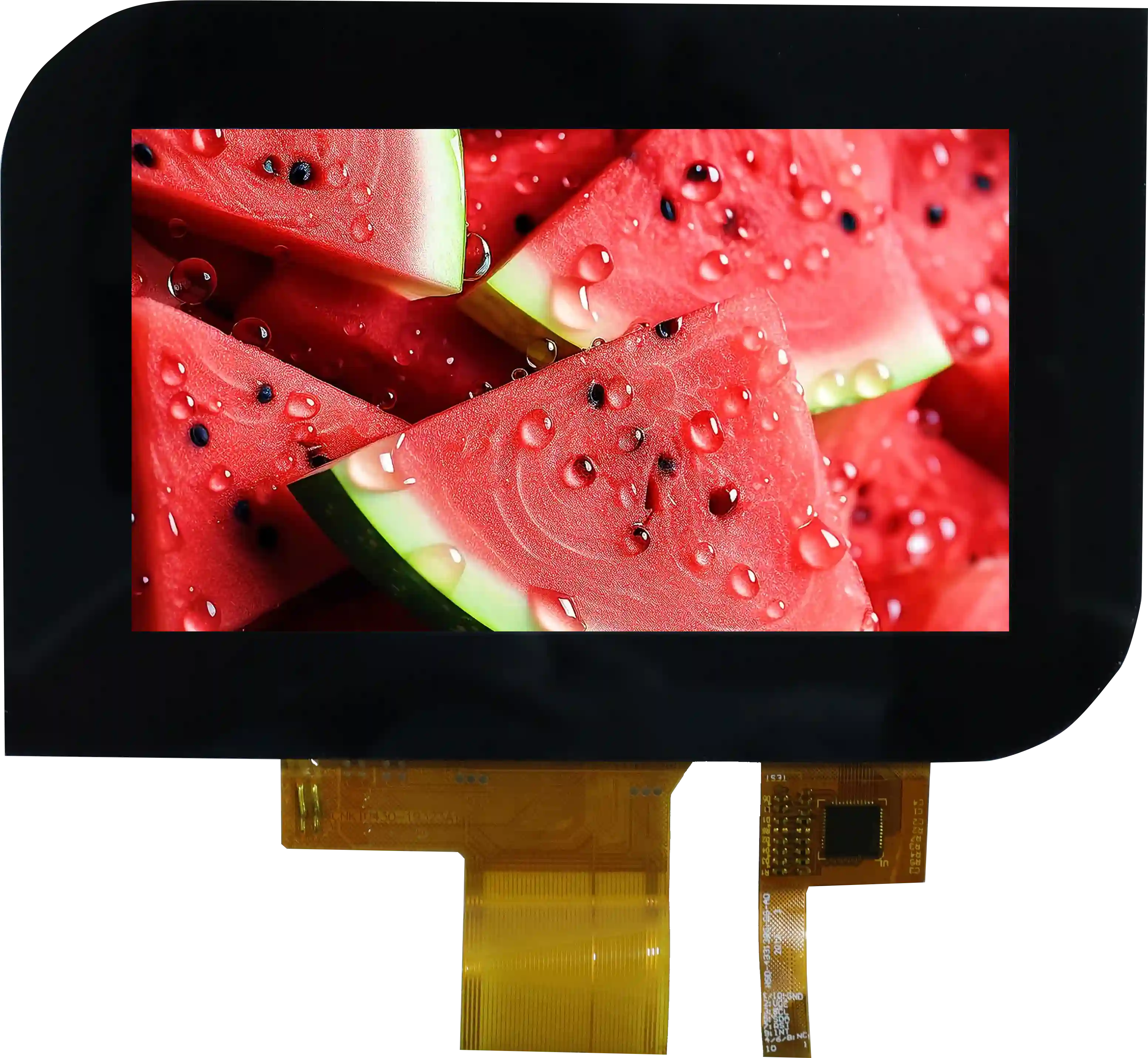

I dteicneolaíocht taispeána nua-aimseartha, feidhmíonn an scáileán leachtchriostail (scáileán LCD) mar chroí-chomhpháirt, agus braitheann a fheidhmíocht iomlán go mór ar an modúl comhtháite taobh thiar de - an LCM (Modúl LCD). Comhtháthaíonn an LCM an gléas taispeána criostail leachtach, ciorcadra tiomána, comhpháirteanna struchtúracha, agus an backlight isteach i modúl iomlán, le héifeacht lonrúil an backlight a chinneann go díreach cáilíocht amhairc deiridh an taispeántais. Laistigh de struchtúr casta an backlight, oibríonn comhpháirteanna mar an fráma plaisteach agus téip dhá thaobh i sineirgíocht le codanna lárnacha cosúil le scannáin optúla agus foinsí solais chun cobhsaíocht agus feidhmíocht optúil an mhodúil a chinntiú le chéile.

Cúlsolas: Bunús na bhFís Taispeána

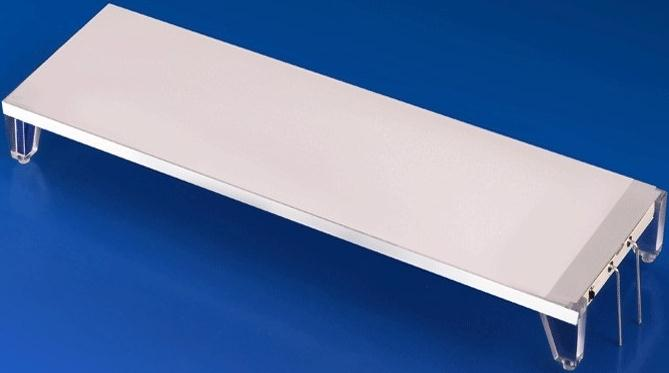

Tá an backlight (BackLight) suite taobh thiar den scáileán criostail leachtach, agus is é a phríomhfheidhm ná foinsí solais pointe a thiontú go foinsí solais dromchla aonfhoirmeach agus geal. Bíonn tionchar díreach ag a dhearadh optúil ar aonfhoirmeacht gile, codarsnacht, agus feidhmíocht dath an mhodúil ar fad, rud atá ríthábhachtach go háirithe do mhodúil taispeána dath (modúl taispeána TFT). Is éard atá i backlight tipiciúil ná foinse solais, pláta treorach solais, sraitheanna iomadúla de scannáin optúla, fráma plaisteach struchtúrach, agus bord solais tiomána, go léir le chéile go cúramach. Tá an nuálaíocht leanúnach sa réimse seo ag go leor déantúsóirí taispeáint LCD tosaigh sa tSín bunaithe ar thuiscint dhomhain ar ról gach comhpháirte.

Fráma Plaisteach: An Caomhnóir Dual Optaic agus Struchtúr

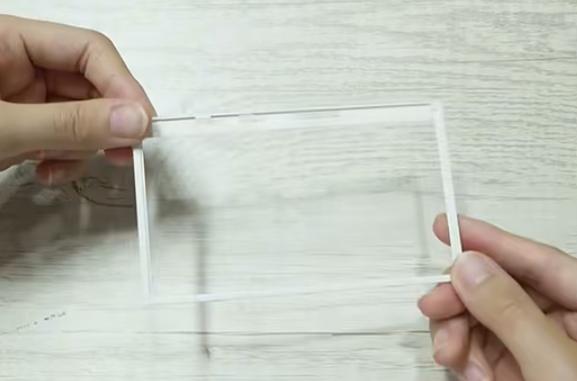

Feidhmíonn an fráma plaisteach mar chnámharlach an backlight, ag soláthar ní hamháin tacaíocht agus cosaint meicniúil riachtanach ach freisin feidhmeanna bainistíochta optúla tábhachtacha. Tá rogha an ábhair in oiriúint go díreach do dhearaí táirgí éagsúla:

Ábhar URZ2501:Tairiscintí airíonna frithchaiteacha agus éadrom-blocála den scoth, a úsáidtear go coitianta i modúil taispeána dath lár-go-ard (modúl taispeána TFT) chun codarsnacht agus íonacht dath a fheabhsú.

Ábhar Bán PC:Is minic a úsáidtear i ndearaí backlight taobh-lit, ag éascú próifíl caol na scáileáin LCD.

Ábhar PC White + Fiberglass:Feabhsaítear rigidity struchtúrach táirgí backlight bun-lit, atá oiriúnach do thimpeallachtaí tionsclaíocha le ceanglais iontaofachta déine.

I dtionscadail a bhaineann le scáileáin LCD saincheaptha, tá dearadh agus roghnú ábhar an fhráma plaisteach ríthábhachtach chun éifeachtaí optúla sonracha agus sonraíochtaí meicniúla a bhaint amach.

Téip Dhá Thaobh: An Speisialtóir Greamaitheach Folaithe agus Blocáil Éadrom

Tá ról fíor-riachtanach ag téip dhá thaobh mar "ghreamaitheach" i gcomhthionól LCM. Tá sé freagrach as scannáin optúla inmheánacha a dhaingniú mar an pláta treoir solais, scannán idirleathadh, agus scannán feabhsaithe gile, agus ar deireadh thiar an backlight a nascáil go daingean leis an scáileán LCD.

Téip Ghnáthamh Dhá Thaobh:Ar fáil i bhfoshraitheanna éagsúla (m.sh., saor ó fhoshraitheanna, PET) agus roghanna tiús (0.03-0.30 mm). Nuair a bhíonn scáileáin LCD struchtúr COG á nascadh, is féidir le téip dhá thaobh de thiús cuí an brú a mhaolú go héifeachtach agus cosc ​​a chur ar spotaí bána taispeána.

Téip Dhá Thaobh Dubh agus Bán:Is ábhar feidhmiúil é seo le taobh dubh le haghaidh blocála solais agus taobh bán le haghaidh machnaimh, ag comhlíonadh na dtrí thasc: greamaitheacht, blocáil solais agus machnamh ag an am céanna. Is minic a úsáidtear é chun limistéar taispeána éifeachtach modúil taispeána datha (modúl taispeána TFT) a shainiú agus chun ciorcaid sholúbtha (FPC) a dhaingniú, rud a fhágann go bhfuil sé ina chomhpháirt thábhachtach chun soiléireacht teorann taispeána agus iontaofacht iomlán a fheabhsú.

Conclúid

Laistigh de chóras beacht LCM, ó na soilse astaithe solais agus na plátaí treorach solais go dtí na frámaí plaisteacha socraithe agus an téip dhá thaobh, tá feidhm uathúil agus do-athsholáthair ag gach comhpháirt. Oibríonn siad le chéile i gcomhordú beacht, agus chuirfeadh easpa nó locht ar aon nasc amháin isteach ar an bhfeidhmíocht iomlán agus ar an iontaofacht. Tá luach an fhráma plaisteach agus an téip dhá thaobh go beacht ina sineirgíocht fíor-riachtanach le comhpháirteanna lárnacha eile mar an backlight agus an scáileán LCD, le chéile mar bhunús do mhodúl taispeána cobhsaí, éifeachtach agus ardchaighdeáin.
